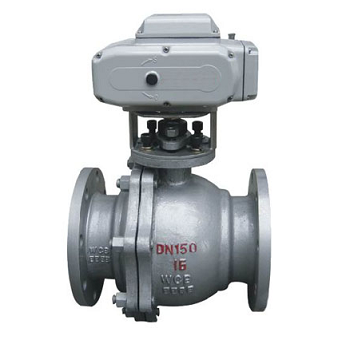

Q941F鑄鋼電動球閥概括：：
Q941F鑄鋼電動球閥是一種轉角90。的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單，維修方便，使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過，配用電動執行機構，電動球閥產品通常用于密封要求嚴格的場合，除控制氣體，液體，蒸汽介質外，還適宜控制水含有纖維雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
Q941F鑄鋼電動球閥特點：
1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的密封能力隨著介質壓力的增大而增大。
4、閥桿密封可靠，由于閥桿只作旋轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨介質的壓力增設而增大。
5、由于聚四氟乙烯等材料具有良好的白潤滑性，與球體的磨擦損失小，球閥的使用壽命更長。
Q941F鑄鋼電動球閥執行標準：
設計規范：API 6D API 608 BS 5351 GB/T12237
結構長度：ASME B16.10 GB/T 12221
法蘭連接：ASME B16.5 GB/T 9113
試驗與檢驗：GB/T 13927 API 598 API 6D
Q941F鑄鋼電動球閥技術參數：
|
公稱通徑DN(mm) |
DN15～DN250 |
|
公稱壓力 |
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
|
適用介質 |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
|
介質溫度 |
-40～+180℃ -40～+350℃ |
|
泄漏量 |
0 符合ANSIB16.104 5級標準 |
|
球體轉角 |
90° |
|
閥體材制質 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
|
閥座材料 |
聚四氟乙烯(常溫)、特制PPL(高溫) |
Q941F鑄鋼電動球閥外形尺寸：
|
公稱通徑DN(mm) |
尺寸(mm) |
||||||
|
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
|
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
|
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
|
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
|
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
|
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
|
訂貨須知：
1、用戶需提供型號（非標產品提供技術資料及其使用工況情況）以供廠家報價。
2、所需閥門若有特殊要求，需在合同注明。（1：該閥的結構長度2：法蘭標準3：閥門材質及其閥門內件材質變動等）
3、高壓閥及特殊工況所用閥最好請提供圖紙確認。
4、我公司可根據客戶要求配套電動執行器、氣動執行器等裝置以供客戶使用。
