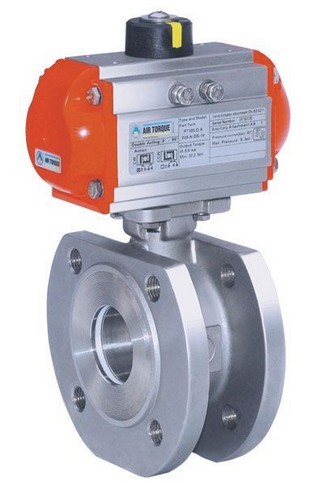

氣動對夾超薄球閥主要技術參數
閥體
|
閥體形式 |
直通鑄造超短閥 |
|
公稱通徑 |
DN15～150mm |
|
公稱壓力 |
國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K |
|
法蘭標準 |
JIS、ANSI、GB、JB、HG等 |
|
連接形式 |
法蘭式、對夾式 |
|
壓蓋型式 |
螺母壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
閥內件
|
閥芯形式 |
O型球體閥芯 |
|
流量特性 |
近似快開型 |
執行機構
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-20～+90℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動對夾超薄球閥主要性能指標
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允許壓差(MPa) |
≤公稱壓力 |
|||||||||||||
|
動作范圍 |
0～90° |
|||||||||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% (軟密封為零泄露) |
|||||||||||||
|
基本誤差 |
帶定位器：小于全行程的±2% |
|||||||||||||
|
回差 |
帶定位器：小于全行程的2% |
|||||||||||||
氣動對夾超薄球閥主要性能規范
|
試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級(class) |
JIS(K) |
|||||
|
1.6 |
2.5 |
4.0 |
6.4 |
150 |
300 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
3.0 |
7.5 |
2.4 |
3.8 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
2.2 |
5.5 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7MPa |
|||||||
訂貨須知：
一、①氣動對夾超薄球閥產品名稱與型號氣動對夾超薄球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定氣動對夾超薄球閥型號，請按氣動對夾超薄球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
